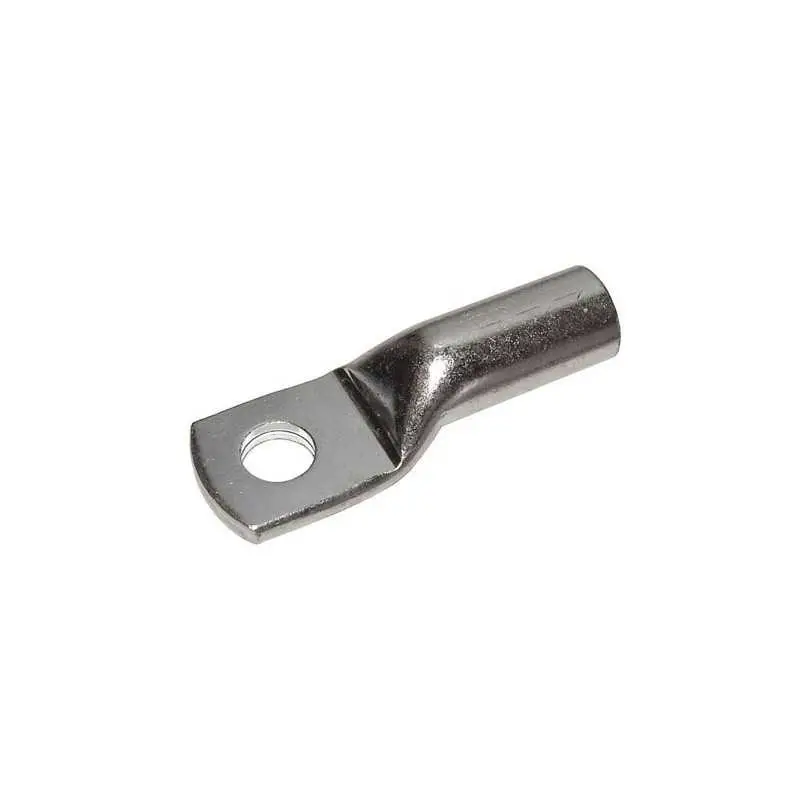

Terminal de Compresión 8awg Cobre Estañado
$500
-
Cuerpo: cobre de alta conductividad, estañado electrolíticamente. hubbellcdn.com
Rango y compatibilidad de conductor
-
Tamaño de cable: 8 AWG cobre (Code).
-
Temperatura de servicio (con herramienta/matriz aprobada): 90 °C.
-
Nivel de tensión de aplicación: hasta 35 kV. hubbellcdn.com
Dimensiones (modelo BURNDY YAZ8CTC14, 1 orificio, perno 1/4″)
-
Longitud total (L): 1.56 in (≈40 mm)
-
Ancho de lengüeta (pad): 0.44 in
-
Diámetro exterior del barril (OD): 0.27 in
-
Orificio de perno: 0.27 in (para perno 1/4″)
-
Pelado recomendado: 13/16 in
-
Ángulo de lengüeta: recto. hubbellcdn.com
Código de color / Matriz de compresión (Burndy)
Para coordinar el cambio o devolución de tu producto debes comunicarte a nuestro Whatsapp o enviarnos un correo.
Ten en cuenta que en ambos casos tu producto debe estar sellado y sin uso.
Compartir en
ESPECIFICACIÓN TÉCNICA — Terminal de compresión 8 AWG
Descripción
Terminal (ojal) de compresión para conductor de cobre 8 AWG, barril largo con ventana de inspección, chaflán interno y acabado estañado para resistencia a la corrosión. Código de color: rojo. Índice de matriz: 49. Apto 90 °C y aplicaciones hasta 35 kV. hubbellcdn.com
Materiales
-
Cuerpo: cobre de alta conductividad, estañado electrolíticamente. hubbellcdn.com
Rango y compatibilidad de conductor
-
Tamaño de cable: 8 AWG cobre (Code).
-
Temperatura de servicio (con herramienta/matriz aprobada): 90 °C.
-
Nivel de tensión de aplicación: hasta 35 kV. hubbellcdn.com
Dimensiones (modelo BURNDY YAZ8CTC14, 1 orificio, perno 1/4″)
-
Longitud total (L): 1.56 in (≈40 mm)
-
Ancho de lengüeta (pad): 0.44 in
-
Diámetro exterior del barril (OD): 0.27 in
-
Orificio de perno: 0.27 in (para perno 1/4″)
-
Pelado recomendado: 13/16 in
-
Ángulo de lengüeta: recto. hubbellcdn.com
Código de color / Matriz de compresión (Burndy)
-
Color: rojo (8 AWG).
-
Índice de matriz: 49 (coincide con la impronta del conector y la matriz Burndy correspondiente). hubbellcdn.com
Normativas y conformidad
-
Cumple UL 486A-486B (conectores para conductores).
-
UL Listed / cUL (cuando se instala con herramienta y matriz aprobadas por el fabricante). hubbellcdn.com
Instalación (resumen)
-
Corte y pele el conductor a 13/16 in sin dañar filamentos.
-
Inserte hasta ver el cobre por la ventana de inspección.
-
Crimpe siguiendo el patrón/número de compresiones indicado para barril largo con matriz índice 49 (sistema color-code rojo).
-
Verifique impronta de la matriz en el barril y continuidad eléctrica. (Para herramientas/matrices específicas, consulte la hoja de instalación del fabricante). hubbellcdn.com
Modelo de referencia (datos certificados)
-
BURNDY YAZ8CTC14 — 8 AWG, 1 orificio, perno 1/4″, barril largo, estañado, 90 °C, hasta 35 kV, rojo, índice 49; dimensiones según la tabla anterior. hubbellcdn.com
Alternativa equivalente (barril estándar, compacto)
-
Panduit LCAX8-14-L — 8 AWG, 1 orificio, perno 1/4″, barril estándar, estañado, UL/CSA, 90 °C. Dimensiones típicas: L total 1.200 in, ancho 0.480 in, OD barril 0.270 in, ID barril 0.180 in, orificio 0.270 in. Útil cuando hay restricción de espacio. DigiKey
