Repartidor Tetrapólar 4X11 250A Tosun
$89.900
5. 🧰 Aplicaciones Típicas
-
Tableros de distribución principal o seccional.
-
Centros de control de motores (CCM).
-
Sistemas de distribución trifásica + neutro.
-
Sistemas fotovoltaicos conectados a red.
-
Instalaciones comerciales, industriales y de infraestructura crítica.
6. 📜 Normas Técnicas de Referencia
-
IEC 61439-1 / 61439-2 – Ensambles de aparamenta de baja tensión.
-
IEC 60947-7-1 – Bornes de conexión.
-
UL 94-V0 – Comportamiento al fuego de materiales plásticos.
-
RETIE, NTC 2050 (según normativa local).
7. 🧩 Accesorios y Opcionales
-
Cubierta protectora transparente o con tapa abatible.
-
Etiquetas de identificación de fases y neutro.
-
Versiones bipolares o tripolares disponibles.
-
Aisladores adicionales o barras de interconexión.
Para coordinar el cambio o devolución de tu producto debes comunicarte a nuestro Whatsapp o enviarnos un correo.
Ten en cuenta que en ambos casos tu producto debe estar sellado y sin uso.
Compartir en
ESPECIFICACIÓN TÉCNICA

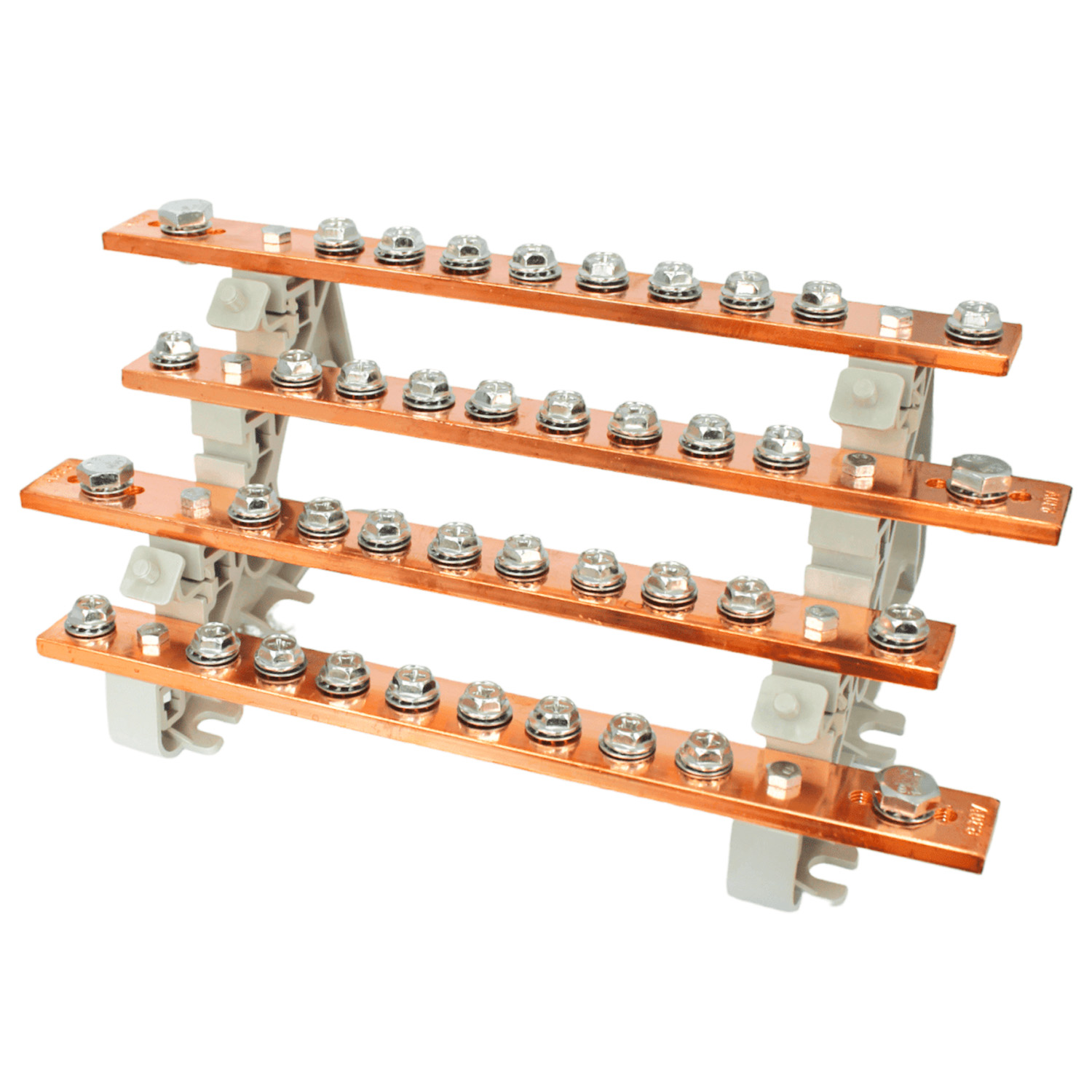

Repartidor Tetrapolar 4×11 – 250 A
1. ✅ Descripción General
El repartidor tetrapolar 4×11 – 250 A es un componente eléctrico diseñado para distribuir corriente en sistemas trifásicos con neutro. Cuenta con 4 polos (L1, L2, L3 y N), y 11 salidas por polo, permitiendo la derivación de múltiples circuitos desde una única entrada. Está fabricado con materiales de alta calidad que garantizan seguridad, durabilidad y confiabilidad eléctrica.
2. ⚙️ Características Técnicas
| Especificación | Detalle |
|---|---|
| Tipo de producto | Repartidor eléctrico tetrapolar |
| Configuración | 4 polos x 11 salidas (L1, L2, L3, N) |
| Corriente nominal (In) | 250 A |
| Tensión nominal de operación (Ue) | 690 V CA / 1000 V CC |
| Frecuencia | 50 / 60 Hz |
| Tensión de aislamiento (Ui) | 1000 V |
| Poder de cortocircuito admisible (Icc) | ≥ 10 kA (según protección asociada) |
| Material de conductores | Cobre electrolítico estañado |
| Material del cuerpo | Polímero termoplástico autoextinguible (UL94 V-0) |
| Tipo de conexión | Por tornillo o prensa para conductores con terminal |
| Tipo de montaje | Sobre riel DIN 35 mm (EN 60715) |
| Grado de protección | IP20 (para montaje dentro de gabinete) |
| Temperatura de operación | -5 °C a +60 °C |
3. ⚡ Capacidad de Conexión
| Parámetro | Valor Estimado |
|---|---|
| Entrada por polo | Hasta 95 mm² (cable de cobre con terminal) |
| Salida por polo | Hasta 16 mm² por borne (11 salidas) |
| Par de apriete | 4 – 6 Nm (según fabricante) |
