Repartidor Tetrapolar 4×11 200a Tosun
$70.900
-
Tableros de distribución principal y secundaria.
-
Sistemas trifásicos con neutro (380/400/415 V).
-
Centros de control de motores (CCM).
-
Instalaciones residenciales, comerciales e industriales.
-
Sistemas fotovoltaicos y de respaldo eléctrico.
6. 🛠️ Instalación y Seguridad
-
Montaje sobre carril DIN, en posición vertical u horizontal.
-
Asegurar el torque correcto en cada borne según especificación del fabricante.
-
Instalar dentro de gabinete eléctrico con grado de protección mínimo IP40.
-
Compatible con disyuntores, interruptores automáticos o fusibles.
Para coordinar el cambio o devolución de tu producto debes comunicarte a nuestro Whatsapp o enviarnos un correo.
Ten en cuenta que en ambos casos tu producto debe estar sellado y sin uso.
Compartir en
ESPECIFICACIÓN TÉCNICA

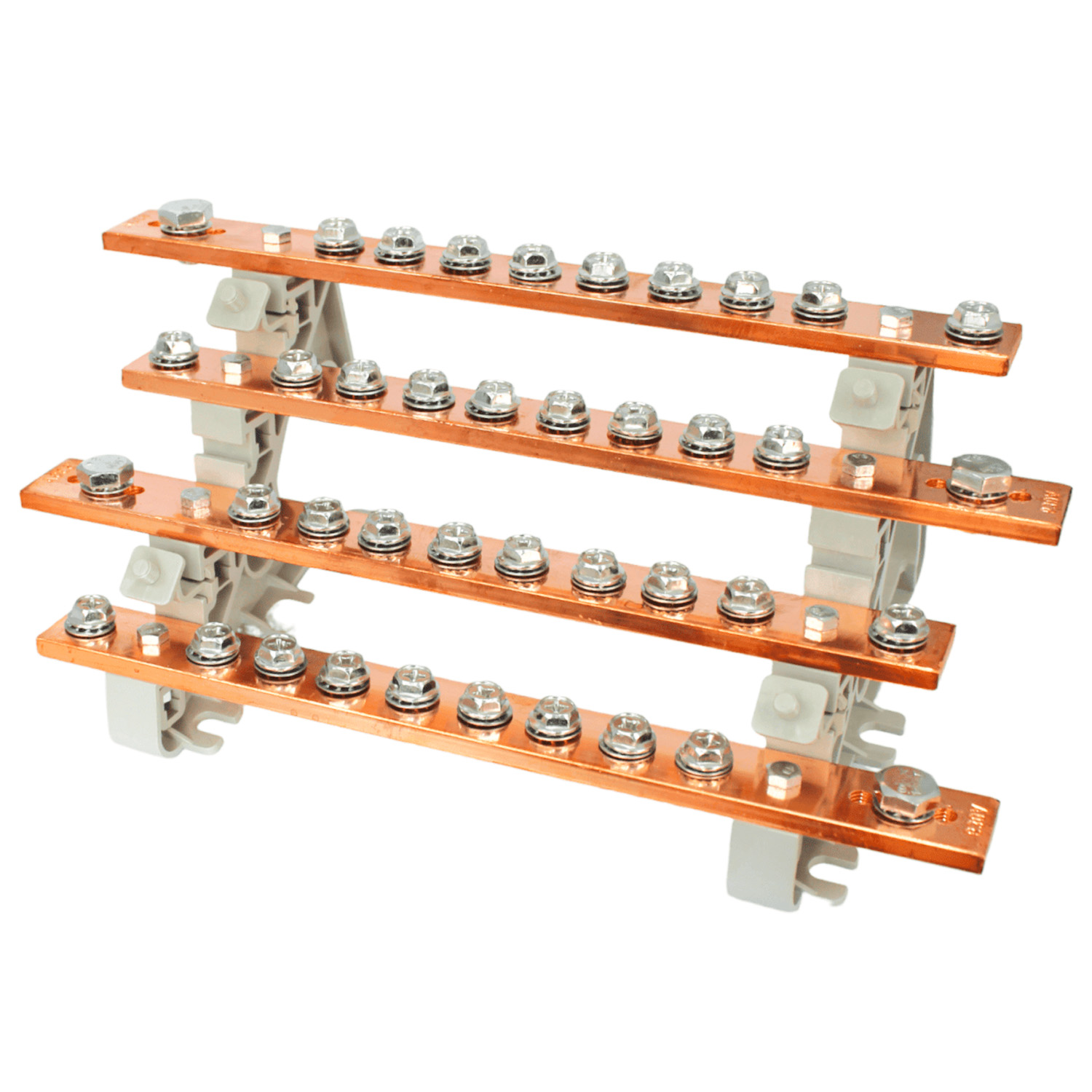

Repartidor Tetrapolar 4×11 – 200 A
1. ✅ Descripción General
El repartidor tetrapolar 4×11 está diseñado para distribuir energía eléctrica de forma segura y ordenada en sistemas trifásicos con neutro. Dispone de 4 polos (L1, L2, L3 y N) y 11 salidas por polo, lo que permite una distribución efectiva de las fases y el neutro hacia distintos circuitos. Su capacidad nominal es de 200 A.
2. ⚙️ Características Técnicas Generales
| Parámetro | Detalle |
|---|---|
| Tipo de producto | Repartidor eléctrico tetrapolar |
| Número de polos | 4 (L1, L2, L3, N) |
| Número de salidas por polo | 11 |
| Corriente nominal | 200 A |
| Tensión máxima de trabajo | 690 V CA (50/60 Hz) |
| Frecuencia | 50/60 Hz |
| Grado de protección | IP20 (cuando está montado dentro de envolvente) |
| Material de los conductores | Cobre electrolítico estañado |
| Material del cuerpo | Termoplástico autoextinguible (UL94-V0) resistente a impactos |
| Temperatura de operación | -5 °C a +60 °C |
| Montaje | Carril DIN 35 mm (DIN EN 60715) |
| Tipo de conexión | Tornillo / prensa para cables con terminal |
3. ⚡ Capacidad Eléctrica
| Característica | Especificación |
|---|---|
| Corriente nominal (In) | 200 A por polo |
| Capacidad de conexión de entrada | Hasta 70 mm² (según modelo) |
| Capacidad de conexión de salida | Hasta 16 mm² por borne (según modelo) |
| Tensión de aislamiento | 1000 V |
| Resistencia dieléctrica | > 2,5 kV |
| Poder de cortocircuito admisible (Icc) | ≥ 10 kA (según norma y protección asociada) |
4. 📏 Dimensiones (aproximadas)
| Dimensión | Valor Estimado |
|---|---|
| Ancho | 180 – 250 mm (según fabricante) |
| Alto | 70 – 100 mm |
| Profundidad | 60 – 90 mm |
| Peso | 0.8 – 1.5 kg |
