Repartidor Tetrapolar 4×10 400a Tosun
$125.900
plicaciones Típicas
-
Tableros generales de distribución (TGBT).
-
Centros de control de motores (CCM).
-
Sistemas trifásicos + neutro con alta demanda.
-
Distribución en plantas industriales, centros comerciales o hospitales.
-
Aplicaciones fotovoltaicas o de respaldo.
Para coordinar el cambio o devolución de tu producto debes comunicarte a nuestro Whatsapp o enviarnos un correo.
Ten en cuenta que en ambos casos tu producto debe estar sellado y sin uso.
Compartir en
ESPECIFICACIÓN TÉCNICA

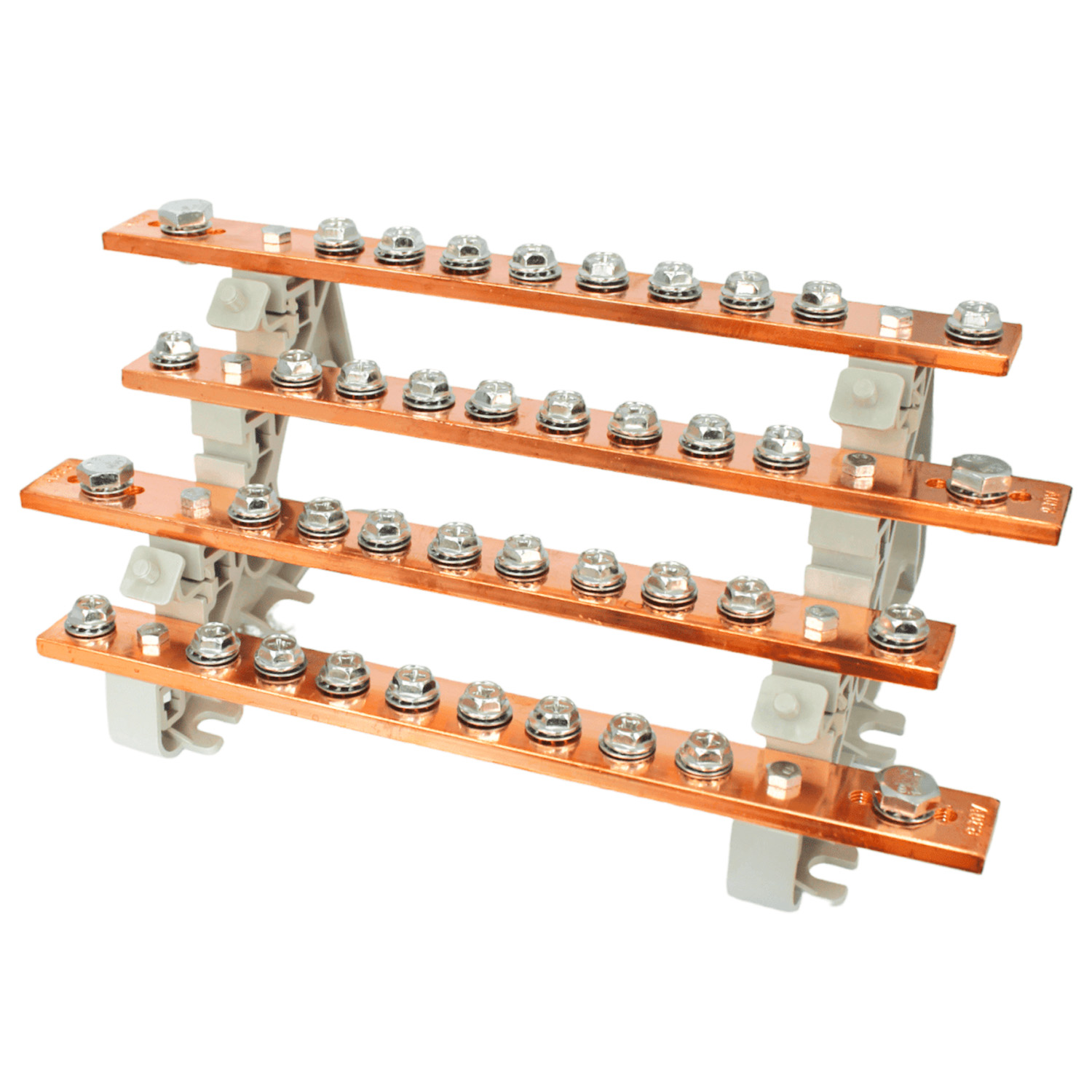

Repartidor Tetrapolar 4×10 – 400 A
1. ✅ Descripción General
El repartidor tetrapolar 4×10 de 400 amperios es un dispositivo diseñado para distribuir energía eléctrica trifásica con neutro (4 polos), con 10 salidas por cada polo, permitiendo la derivación de múltiples circuitos desde una única entrada. Fabricado con materiales de alta calidad, ofrece seguridad, robustez y confiabilidad en instalaciones de baja tensión.
2. ⚙️ Características Técnicas Generales
| Especificación | Detalle |
|---|---|
| Tipo de producto | Repartidor eléctrico tetrapolar |
| Configuración | 4 polos x 10 salidas (L1, L2, L3, N) |
| Corriente nominal (In) | 400 A |
| Tensión nominal de operación (Ue) | Hasta 690 V CA / 1000 V CC |
| Frecuencia nominal | 50 / 60 Hz |
| Tensión de aislamiento (Ui) | 1000 V |
| Poder de cortocircuito soportado | ≥ 15 kA (según protección aguas arriba) |
| Material de los conductores | Cobre electrolítico estañado |
| Material del cuerpo | Termoplástico autoextinguible UL94-V0 |
| Grado de protección | IP20 (cuando se instala dentro de gabinete) |
| Temperatura de operación | -5 °C a +60 °C |
| Montaje | Sobre riel DIN 35 mm o atornillado (según modelo) |
3. ⚡ Capacidad de Conexión
| Parámetro | Valor Aproximado |
|---|---|
| Entrada por polo | Hasta 120 mm² (cobre con terminal) |
| Salida por polo | Hasta 25 mm² por borne (10 salidas por polo) |
| Tipo de conexión | Tornillo con prensa o barra con perno |
| Par de apriete recomendado | 6 – 9 Nm (según el fabricante) |
4. 📏 Dimensiones (Referenciales)
| Dimensión | Rango Estimado |
|---|---|
| Ancho total | 300 – 350 mm |
| Alto | 90 – 120 mm |
| Profundidad | 80 – 100 mm |
| Peso | 1.5 – 2.0 kg |
Las dimensiones pueden variar ligeramente según el fabricante específico.
