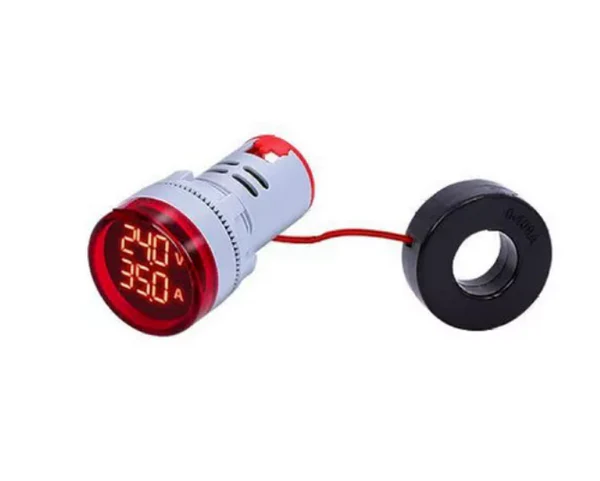

luz piloto con voltímetro + amperímetro 22mm rojo
$8.000
6. 🧩 Opcionales y Personalización
-
Display LCD retroiluminado en lugar de LED.
-
Salida RS485 (Modbus RTU) para comunicación remota (en modelos avanzados).
-
Versiones trifásicas o con medición de frecuencia.
-
Personalización del color de la luz piloto o carcasa.
📌 Observaciones
-
El dispositivo debe instalarse en tableros protegidos contra humedad o polvo.
-
Verificar polaridad y conexiones del transformador de corriente para lecturas precisas.
-
No requiere mantenimiento frecuente, salvo inspección visual.
Para coordinar el cambio o devolución de tu producto debes comunicarte a nuestro Whatsapp o enviarnos un correo.
Ten en cuenta que en ambos casos tu producto debe estar sellado y sin uso.
Compartir en
✅ Descripción General
Dispositivo multifunción compacto que combina una luz piloto indicadora de estado, un voltímetro digital y un amperímetro digital en una sola unidad. Está diseñado para tableros eléctricos de baja tensión en aplicaciones industriales, comerciales o residenciales. Facilita el monitoreo rápido del estado del sistema (energizado o no) y de los valores de tensión y corriente en tiempo real.
2. ⚙️ Características Técnicas Generales
| Especificación | Detalle |
|---|---|
| Tipo de dispositivo | Luz piloto + voltímetro + amperímetro digital |
| Funciones integradas | – Indicador luminoso (estado ON/OFF) – Medición de tensión (V) – Medición de corriente (A) |
| Montaje | En panel frontal (tipo embutido) |
| Diámetro de montaje | Ø22 mm (estándar para tableros eléctricos) |
| Alimentación | 220 V CA / 110 V CA (según modelo) |
| Tensión de medición | 0 – 500 V CA (típico) |
| Corriente de medición | 0 – 100 A (mediante transformador de corriente externo) |
| Precisión de medición | ±1.5% (V y A) |
| Visualización | Display LED de 3 o 4 dígitos (rojo para voltios, azul para amperios, según diseño) |
| Color de la luz piloto | Rojo, verde, azul, amarillo o blanco (dependiendo del modelo) |
| Rango de temperatura operativa | -10 °C a +60 °C |
| Grado de protección | IP40 (frontal), IP20 (parte trasera) |
| Frecuencia | 50 / 60 Hz |
| Consumo de energía | < 1 W |
3. ⚡ Medición de Corriente
-
Tipo de sensor: Transformador de corriente externo (incluido o se vende por separado)
-
Relación típica: 100/5 A o 100/1 A (según el modelo)
-
Instalación del sensor: En la línea de carga, conectado al dispositivo mediante terminales traseros
4. 🧰 Aplicaciones Típicas
-
Tableros eléctricos industriales.
-
Centros de control de motores (CCM).
-
Tableros de distribución residencial o comercial.
-
Generadores, UPS, bancos de baterías.
-
Supervisión visual y medición en sistemas monofásicos o trifásicos (mediante adaptación).
5. 📜 Normas Técnicas de Referencia
-
IEC 61010-1 – Seguridad en equipos de medición eléctricos.
-
IEC 60204-1 – Seguridad de maquinaria eléctrica.
-
IEC 60529 – Grados de protección IP.
-
RETIE (Colombia) u otras normativas locales aplicables.
