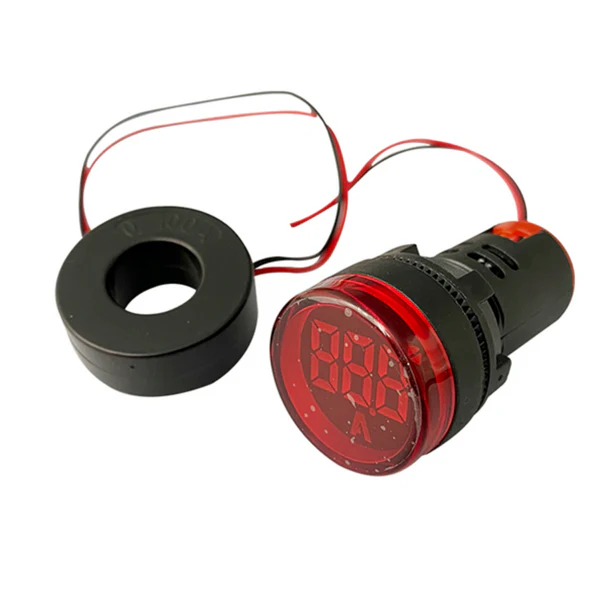

Luz Piloto Con Amperímetro 22mm Rojo
$5.900
6. 🧩 Opcionales y Personalización
-
Carcasa en diferentes colores.
-
Display LCD retroiluminado.
-
Comunicación RS485 Modbus (en modelos avanzados).
-
Alarmas visuales o sonoras por sobrecorriente (en versiones especiales).
-
Versión trifásica con cambio de polo.
📌 Observaciones
-
Es obligatorio instalar el transformador de corriente en la fase a monitorear.
-
Verifica la relación de transformación (ej. 100/5 A) para que coincida con el modelo.
-
Adecuado solo para uso en interiores o dentro de gabinetes con pro
Para coordinar el cambio o devolución de tu producto debes comunicarte a nuestro Whatsapp o enviarnos un correo.
Ten en cuenta que en ambos casos tu producto debe estar sellado y sin uso.
Compartir en
🔧 ESPECIFICACIÓN TÉCNICA
Luz Piloto con Amperímetro Integrado
1. ✅ Descripción General
Dispositivo combinado que integra una luz piloto indicadora de estado con un amperímetro digital para visualizar la corriente consumida en una línea eléctrica. Es ideal para tableros eléctricos de baja tensión en aplicaciones industriales, comerciales y residenciales. Permite monitoreo rápido de corriente sin necesidad de instrumentos externos.
2. ⚙️ Características Técnicas
| Especificación | Detalle |
|---|---|
| Tipo de producto | Luz piloto + Amperímetro digital integrado |
| Función principal | Indicar presencia de tensión + medir corriente en tiempo real |
| Montaje | Panel frontal, tipo embutido |
| Diámetro de montaje | Ø22 mm (estándar industrial) |
| Tipo de conexión | Terminales traseros con tornillo |
| Voltaje de operación (alimentación) | 110 V / 220 V / 380 V CA (según modelo) |
| Rango de medición de corriente | 0 – 100 A (según transformador de corriente externo) |
| Precisión | ±1.5% FS |
| Transformador de corriente | Externo, relación típica 100/5 A o 100/1 A |
| Display | LED 3 dígitos (rojo o azul) |
| Color de la luz piloto | Rojo, verde, amarillo, azul o blanco (según preferencia) |
| Consumo propio | < 1 W |
| Frecuencia nominal | 50 / 60 Hz |
| Temperatura de operación | -10 ºC a +60 ºC |
| Humedad relativa | ≤ 85% RH (sin condensación) |
| Grado de protección | IP40 (frontal), IP20 (posterior) |
3. ⚡ Medición de Corriente
-
Método de medición: Transformador de corriente externo
-
Corriente máxima: 100 A (ajustable en algunos modelos)
-
Escala de lectura: 0.0 – 99.9 A o 0 – 100 A
-
Visualización: Instantánea y continua en display digital
-
Configuración: Algunos modelos permiten seleccionar la relación del TC manualmente
4. 🧰 Aplicaciones Típicas
-
Tableros eléctricos de distribución.
-
Centros de control de motores (CCM).
-
Cuartos de maquinaria o salas eléctricas.
-
Sistemas de energía solar (seguimiento de cargas).
-
Tableros de bancos de condensadores.
5. 📜 Normas Técnicas de Referencia
-
IEC 61010-1 – Seguridad eléctrica de equipos de medición
-
IEC 60204-1 – Seguridad de maquinaria eléctrica
-
IEC 60529 – Grado de protección IP
-
RETIE, NTC 2050 (o normativa local aplicable)
