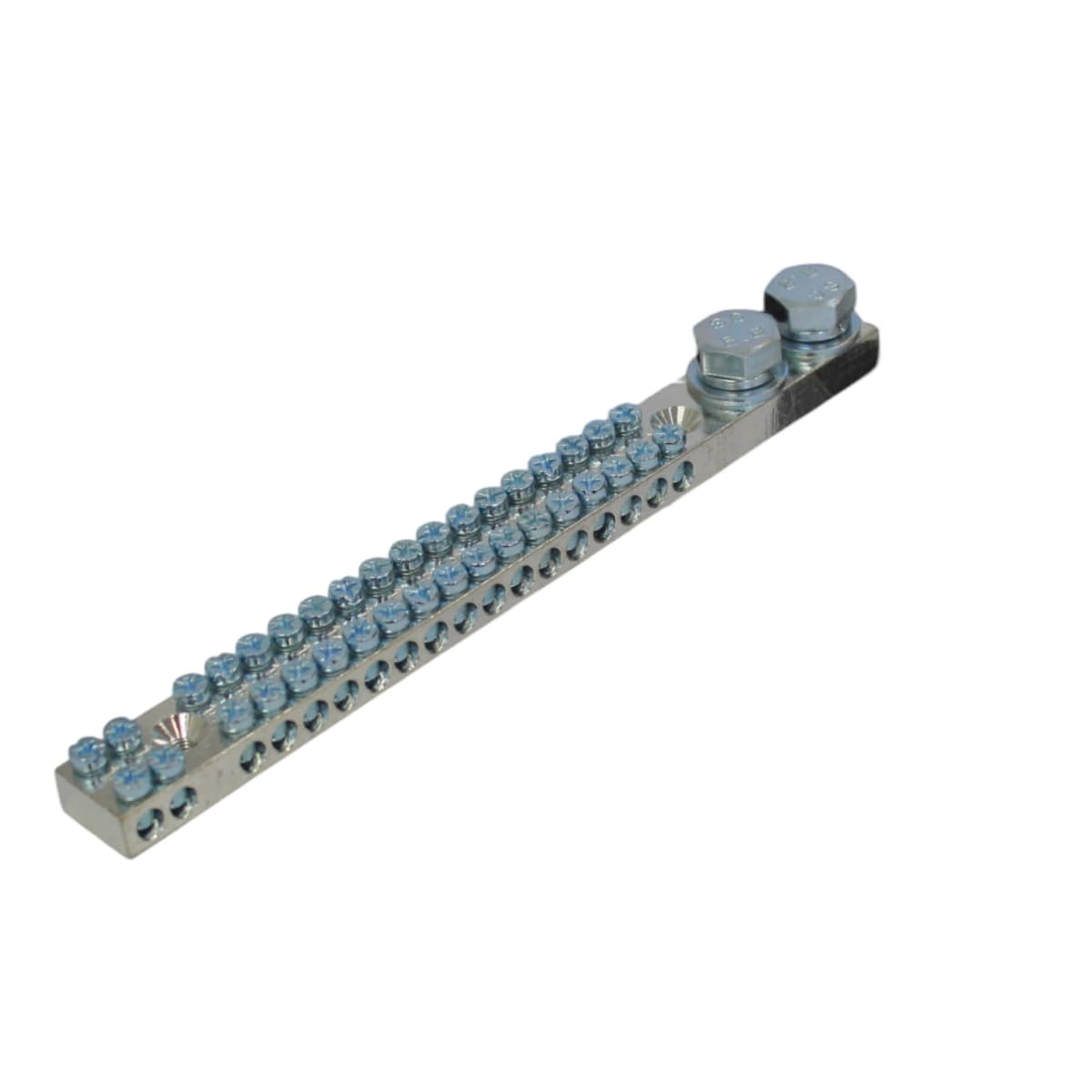

Barra Terminal Bronce Estañada 18×2 Tosun
$12.900
Observaciones:
-
El recubrimiento de estaño mejora la resistencia a la corrosión y facilita la conexión eléctrica.
-
El diseño puede personalizarse según las necesidades del proyecto (cantidad y tipo de perforaciones, longitud total, etc.).
Para coordinar el cambio o devolución de tu producto debes comunicarte a nuestro Whatsapp o enviarnos un correo.
Ten en cuenta que en ambos casos tu producto debe estar sellado y sin uso.
Compartir en
🔧 ESPECIFICACIÓN TÉCNICA
Barra Terminal de Bronce Estañado 18 x 2 mm
1. ✅ Descripción General
La barra terminal de bronce estañado 18×2 mm está diseñada para establecer conexiones eléctricas seguras, confiables y de baja resistencia, en sistemas de distribución eléctrica de baja tensión. Puede ser utilizada como barra de tierra, neutro o fase, en tableros eléctricos, cajas de control, sistemas de puesta a tierra y equipos industriales.
2. ⚙️ Características Técnicas
| Especificación | Detalle |
|---|---|
| Material base | Bronce (aleación CuSn o CuSnP, alta conductividad) |
| Recubrimiento | Estaño electrolítico, espesor 3 – 10 µm |
| Dimensiones | 18 mm (ancho) x 2 mm (espesor) |
| Longitud estándar | 1000 mm (otras longitudes bajo pedido) |
| Diámetro de perforación | 4 mm – 6 mm (para tornillos M4, M5 o M6) |
| Separación entre perforaciones | 15 – 20 mm (centro a centro) |
| Número de perforaciones | Variable (ej. 15–20, según modelo) |
3. ⚡ Propiedades Eléctricas
| Propiedad | Valor Aproximado |
|---|---|
| Conductividad eléctrica | ≥ 15 % IACS (según tipo de bronce) |
| Corriente nominal | 150 – 180 A (condiciones estándar, ventilación natural) |
| Tensión máxima de uso | 1000 V CA/CC |
| Resistencia de contacto | Muy baja (óptima para conexiones seguras) |
⚠️ La capacidad de corriente depende de la temperatura ambiente, tipo de conexión y sistema de instalación.
4. 🛠️ Instalación
-
Compatible con terminales tipo horquilla, anillo o presión.
-
Se monta sobre aisladores plásticos o cerámicos mediante tornillos.
-
Puede utilizarse como:
-
Barra de tierra
-
Barra de neutro
-
Barra de distribución en tableros
-
5. 📏 Normas Técnicas de Referencia
-
ASTM B16 / B139 – Normas para aleaciones de cobre/bronce.
-
IEC 61439 – Conjuntos de aparamenta de baja tensión.
-
NEMA VE 1 – Sistemas de canalización y accesorios eléctricos.
-
RETIE – (Colombia) o su equivalente local.
6. 🧰 Aplicaciones Comunes
-
Tableros eléctricos de baja tensión.
-
Cajas de control y derivación.
-
Sistemas de puesta a tierra.
-
Instalaciones industriales, fotovoltaicas o comerciales.
7. 🧩 Opcionales / Accesorios
-
Aisladores plásticos o cerámicos.
-
Tornillería de acero inoxidable o galvanizado.
-
Conectores tipo perno o tornillo.
-
Etiquetas o marcaciones personalizadas.
📌 Observaciones:
-
El recubrimiento de estaño mejora la resistencia a la corrosión y facilita la conexión eléctrica.
-
El diseño puede personalizarse según las necesidades del proyecto (cantidad y tipo de perforaciones, longitud total, etc.).
